下面給大家介紹的是cad矩形倒角怎么畫，喜歡的朋友可以一起來學習哦！

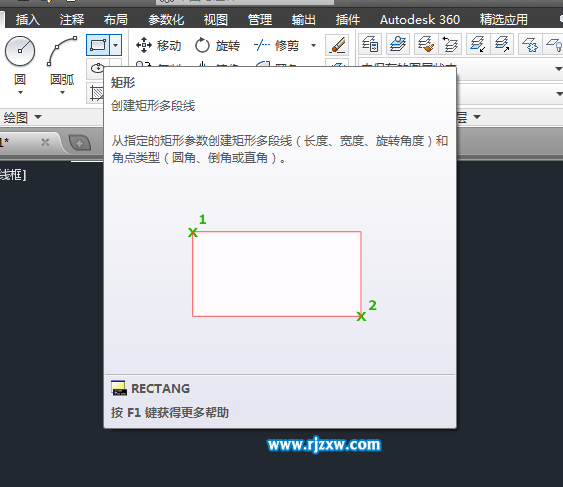

第1步、點擊矩形工具，或是按REC矩形命令。進入矩形模式。如果學習過程中遇到問題請加彭老師微信號：rjzxwp

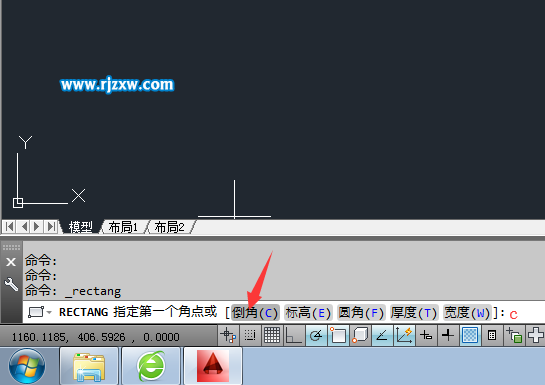

第2步、然后看命令框，點擊倒角模式，或是輸入C也可以進行倒角模式。

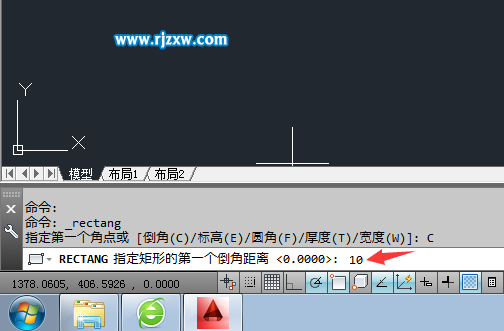

第3步、然后設置第一個倒角距離。參數你可以隨你的要求。在這里設置10mm。

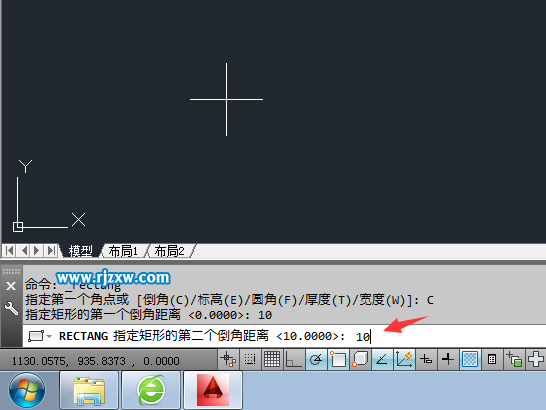

第4步、設置第一個后，就跟著設置第二個倒角距離。同樣我也是設置10mm。

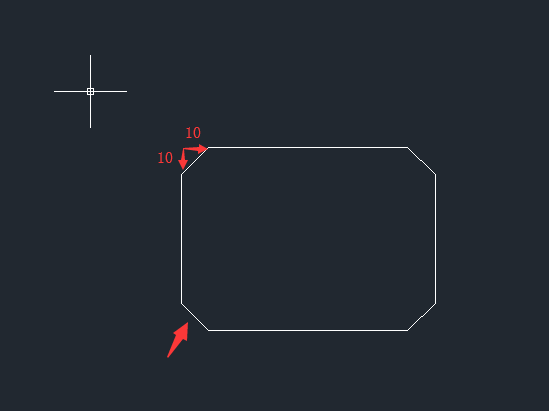

第5步、然后就可以繪制矩形。方法與之前講的繪制矩形是一樣的，點擊起點再點擊對角點。就這樣一個倒角的為10mm的矩形出來了。

以上就是cad矩形倒角怎么畫，希望大家喜歡，請繼續關注好吧啦網。
