CAD2020關于偏移對象,按照指定的距離創建與選定對象平行或同心的幾何對象。

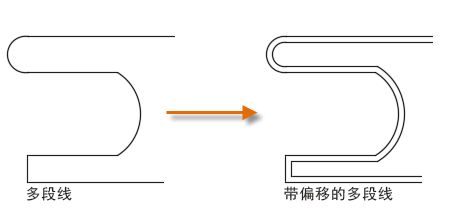

例如，如果偏移圓或圓弧，則會創建更大或更小的圓或圓弧，具體取決于指定為向哪一側偏移。如果偏移多段線，將生成平行于原始對象的多段線。

一種有效的繪圖技巧是偏移對象，然后修剪或延伸其端點。

使用 OFFSET 偏移大多數幾何對象。樣條曲線和多段線在偏移距離大于可調整的距離時將自動進行修剪。

特殊情況

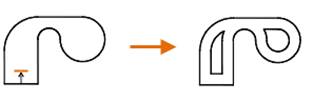

偏移樣條曲線和多段線可以生成復雜的結果。

樣條曲線和多段線在偏移距離大于可調整的距離時將自動進行修剪。

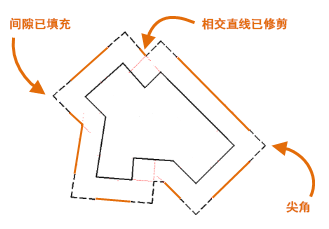

在某些情況下，可以修剪或刪除多段線線段，并且可以對其進行延伸以填充其他線段的間隙。

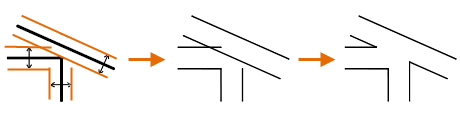

將 OFFSETGAPTYPE 系統變量控制延伸的拐角是銳角、圓角還是倒角。
