CAD2020關于移動對象，可以從原對象以指定的角度和方向移動對象。

使用坐標、柵格捕捉、對象捕捉和其他工具可以精確移動對象。

使用兩點指定距離

使用由基點及后跟的第二點指定的距離和方向移動對象。在本例中，將移動代表窗口的塊。選擇要移動的對象 (1)。指定移動基點 (2)，然后指定第二點 (3)。將按照點 2 到點 3 的距離和方向移動對象。

使用拉伸 - 移動

如果對象的所有端點都在選擇窗口內部，還可以使用 STRETCH 命令移動對象。打開“正交”模式或極軸追蹤可按特定的角度移動對象。

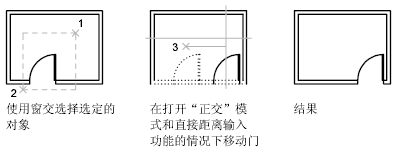

實際樣例是移動墻壁中的門。插圖中的門完全位于窗交選擇區域內，而墻線只有部分位于窗交選擇區域內。

結果是僅移動位于窗交選擇區域內的端點。

拖動、夾點編輯或微移對象

通過拖動、夾點編輯或微移將選定的對象快速移動。

在圖形中或在打開的圖形和其他應用程序之間拖動對象。使用定點設備的右側按鈕進行拖動可允許您指定是否要從拖動的對象移動、復制或創建塊。拖動將忽略所有的捕捉設置。

要以正交增量微移選定的對象，請按 Ctrl + 箭頭鍵。捕捉模式將影響對象微移的距離和方向。

在捕捉模式關閉時微移對象：對象一次移動兩個像素；移動相對于且垂直于屏幕而不考慮視圖的方向或 UCS 方向。在捕捉模式打開時微移對象：以當前捕捉間距指定的增量移動對象；移動垂直于當前 UCS 的 X 軸和 Y 軸，并相對于視圖的方向。以上就是CAD2020關于移動對象，希望大家喜歡，請繼續關注好吧啦網。
