下面給大家介紹的是solidworks怎么給鈑金折角加撐板，很簡單的，只要用鈑金里面的鈑金角撐板工具，具體詳細操作如下：

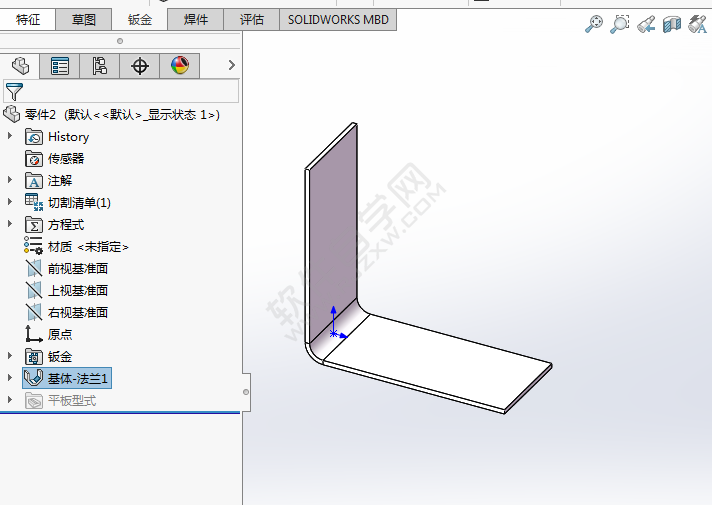

1、打開solidworks2016軟件，然后創建一個基體法蘭出來，效果如下：

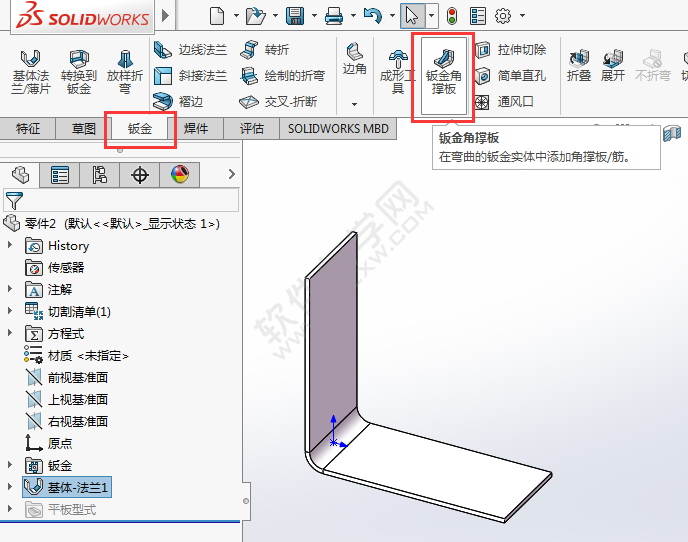

2、然后點擊鈑金里面的鈑金角撐板功能。效果如下：

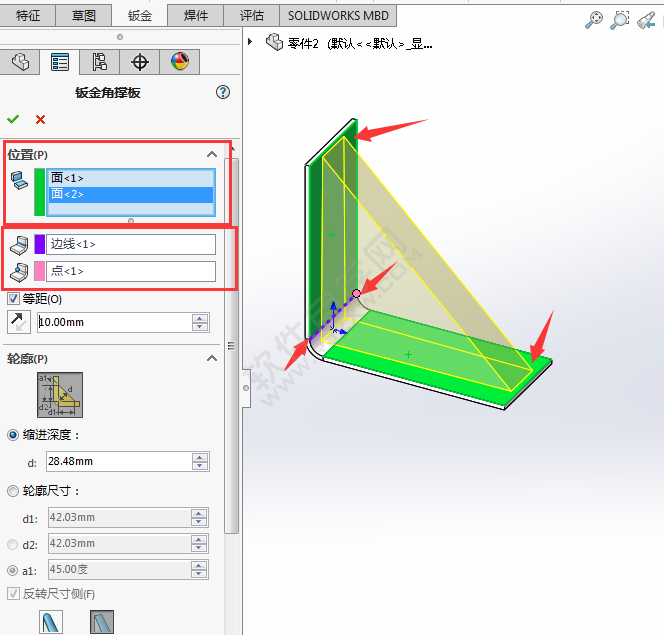

3、位置選擇二個垂直面。還有邊線與點。

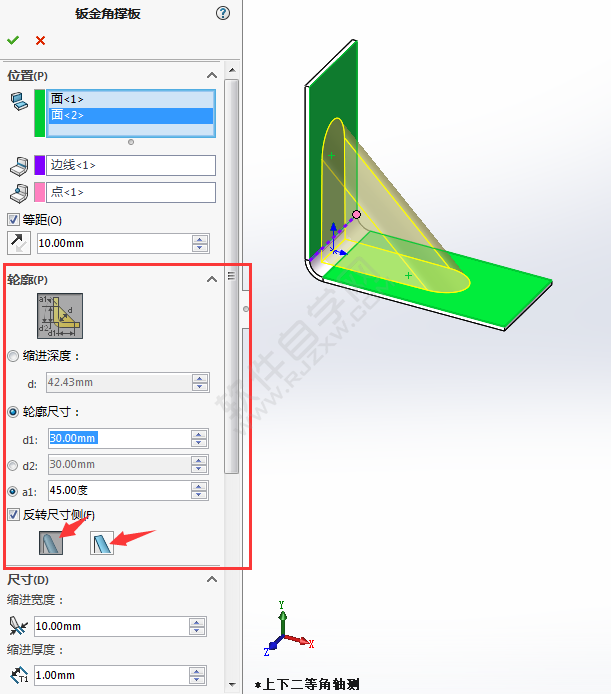

4、然后就可以設置輪廓參數。

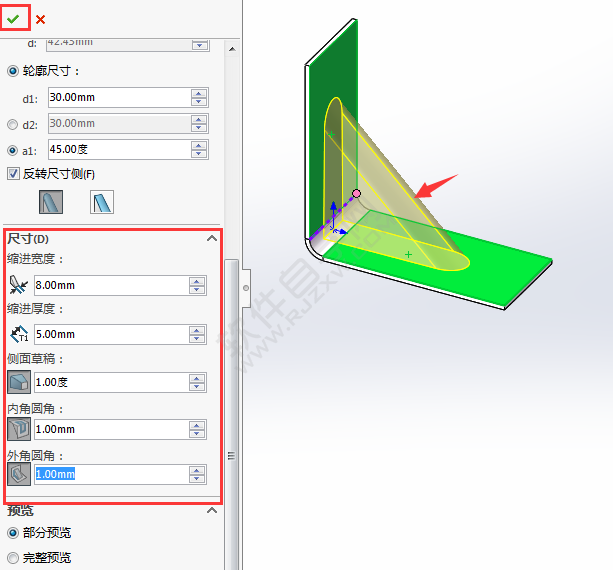

5、然后再設置尺寸參數，效果如下：

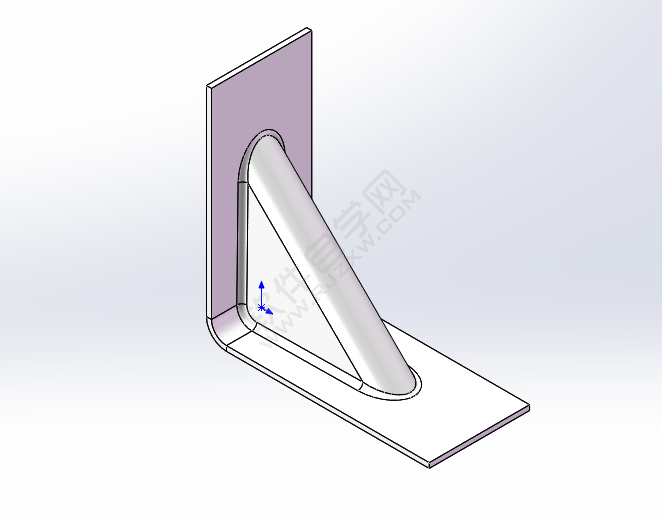

6、設置好了后，點擊確定。

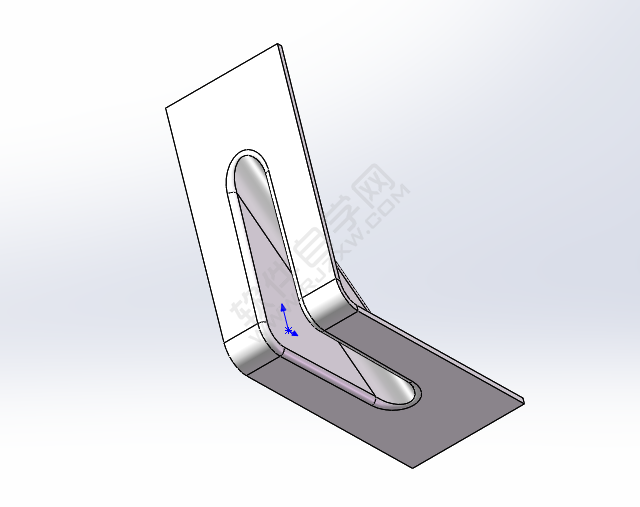

7、旋轉另一個方向看一下，是不是不一樣。

以上介紹的是solidworks怎么給鈑金折角加撐板的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習。

以上就是solidworks怎么給鈑金折角加撐板，希望大家喜歡，請繼續關注好吧啦網。
